基礎信息
|
產品名稱 |
人臉識別門禁一體機 |
|
設備型號 |
MegEye-W5K-I8 |
|
|
顯示屏 |
尺寸 |
8寸觸摸屏 |
|
攝像頭 |
分辨率 |
雙目300W像素 |
|
測溫性能 |
測溫模塊型號 |
MegAcc-MT-G8 |
|
測溫精度 |
±0.5℃ |
|
|
測溫距離 |
0.3～1m |
|
|
測溫功能 |
支持人臉測溫、快速測溫、口罩提醒等功能 |
|
|
工作溫度 |
0℃～40℃ |
|
|
算法性能 |
人臉庫 |
支持10W人員照片錄入及識別 |
|
1：N人臉識別 |
≤0.2S/人，識別精率>99.5% |
|
|
識別距離 |
0.3m-2.0m |
|
|
活體檢測 |
支持紅外雙目活體 |
|
|
口罩識別 |
支持戴口罩的人臉識別 |
|
|
二維碼 |
支持二維碼識別 |
|
|
硬件接口 |
刷卡 |
支持屏下刷卡（Type A和TypeB類卡片的卡號讀取） |
|
網絡接口 |
1個10/100M網絡自適應，RJ45接口 |
|
|
外接USB |
支持一路USB（TypeC） |
|
|
串行接口 |
1個RS485 |
|
|
報警輸入 |
支持兩路報警輸入 |
|
|
報警輸出 |
支持一路報警輸出，可接門鈴 |
|
|
門鎖控制 |
支持一路門鎖控制 |
|
|
門磁輸入 |
支持一路門磁輸入 |
|
|
開門按鈕 |
支持一路開門按鈕 |
|
|
韋根接口 |
支持韋根26、34，輸入輸出可配置 |
|
|
復位接口 |
支持硬件復位 |
|
|
防拆接口 |
支持防拆 |
|
|
常規參數 |
供電電源 |
DV12±30% |
|
功耗 |
≤20W |
|
|
工作環境 |
0℃～40℃ |
|
|
防護等級 |
IP54，測溫版本僅支持室內使用 |
|
|
安裝方式 |
支持閘機安裝、壁掛式安裝、86底盒安裝 |

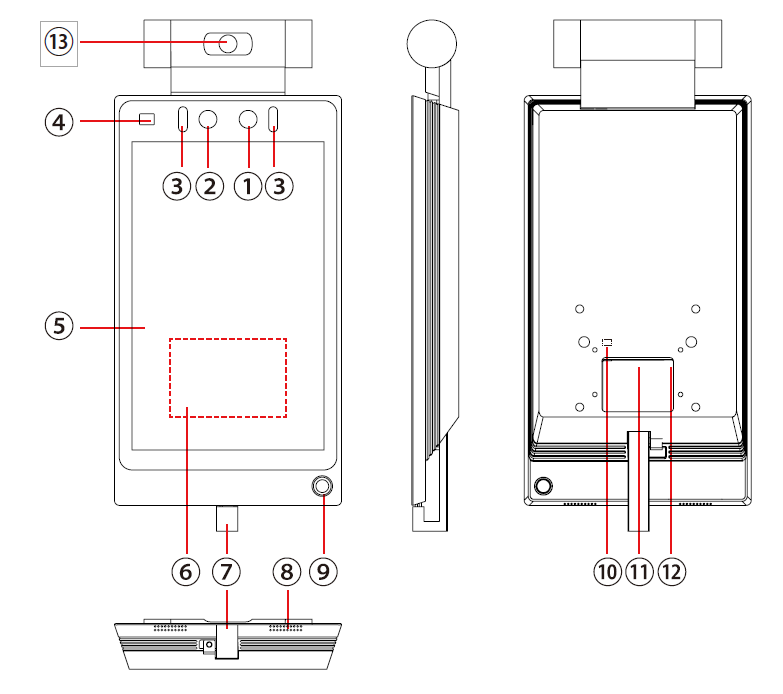

| 序號 | 名稱 | 說明 |
| 1 | 可見光攝像頭 | 拍攝可見光圖像 |
| 2 | 紅外攝像頭 | 拍攝紅外圖像 |
| 3 | 紅外補光燈 | 為紅外攝像頭補光 |
| 4 | 距離傳感器 | 檢測前方是否有人體 |
| 5 | 顯示屏 | 8 寸多點觸摸顯示屏 |
| 6 | 刷卡區域 | 可在此處刷卡 |
| 7 | USB 接口 | 支持通過 Type C 口接入 U 盤 |
| 8 | 揚聲器 | 播放語音提示 |
| 9 | 指示燈 | 提示通行結果和通電狀態 |
| 10 | 防拆按鈕 | 防止設備安裝完畢之后被拆卸 |
| 11 | 外接排線 | 通過排線連接電源 |
| 12 | reset 按鈕 | 長按恢復出廠設置 |
| 13 | 測溫模組 | 測量人體溫度 |
②墻壁安裝
1.先根據安裝貼紙上的基準線，將安裝貼紙貼在墻上，并進行打孔。
2. 按照下圖所示將尾線安裝在面板機 上 , 并穿過測溫模組支架的方型開孔。
3.將測溫模組支架與墻壁上的膨脹螺絲套用螺釘組裝固定。
4.將測溫模組支架與面板機組裝，并用 螺釘將面板機與支架底部固定在一起。

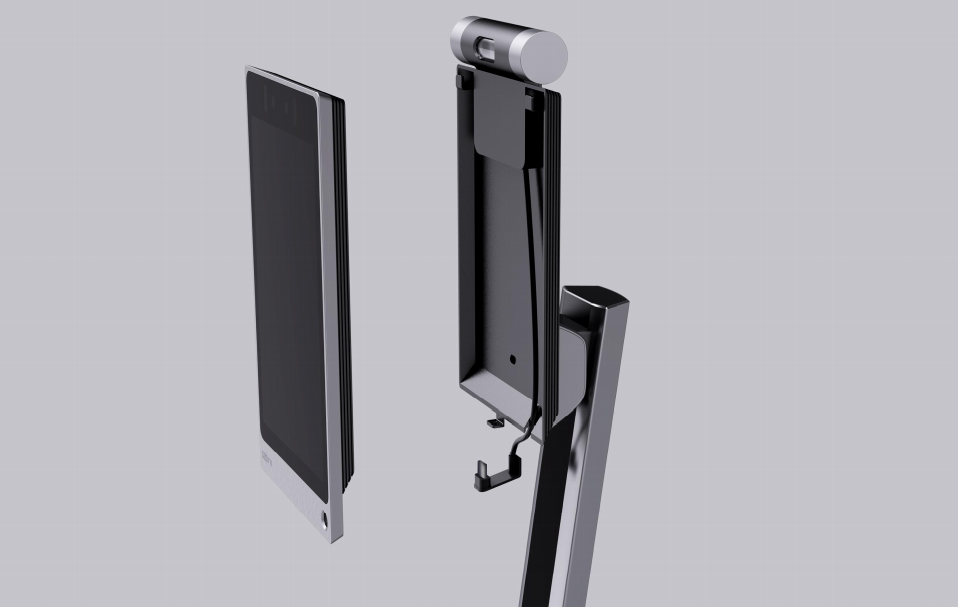

③閘機安裝
1.先按照打孔貼紙規格給閘機開孔
2. 按照下圖所示將閘機自帶尾線安裝 在面板機上 , 并穿過測溫模組支架的方 型開孔
3.將測溫模組支架與面板機組裝，并用 螺釘將面板機與支架底部固定在一起。
4. 將連接支架與面板機先用螺釘組裝。 注意：金屬板安裝時 TOP 箭頭朝上。
5.用吸盤將支架兩側的裝飾片拆開，并按照圖示將線穿好。
6.將支架與連接支架用螺釘組裝固定。
7.將支架底部的螺帽擰開，從閘機開孔中穿過，再將螺帽及兩顆螺釘擰緊，將支架與閘機固定。
8. 將圖示螺釘擰松，調整面板機角 度，再將螺釘擰緊。
9.將裝飾片扣回，完成安裝。
1.將尾線安裝在面板機上，并穿過測溫模組支架的方型開孔。
2.將面板機與測溫模組支架組裝好，并將數據線接好。
3.將測溫模組支架與三腳架支架用螺釘組裝好。
4.將三腳架支架與三腳架快裝板安裝在一起。
5.最后將三腳架快裝板安裝在三腳架上，安裝完成。
