旋轉閘的結構及工作原理介紹

旋轉閘也屬于一種入口控制設備，由于它具有特殊的控制功能，能有效地防止攀爬、跨越等非法進入行為，因此常用于各種需要嚴格控制要求的特殊管制區，通過人員需要有特殊的權限才能獲準放行，旋轉閘的通行速度約為每分鐘30人左右。

旋轉閘產品結構及其工作原理：

1 、旋轉閘機械部分

轉閘門的機械部件分為機架和機芯兩部分。連桿作為機芯的載體，主要由電機、光耦小板(單、雙路)、傳動軸、電磁鐵等組成；

2、 旋轉閘控制部分

旋轉閘門控制部分由工業級主控板、變壓器、蓄電池、繼電器、氣動開關等組成。

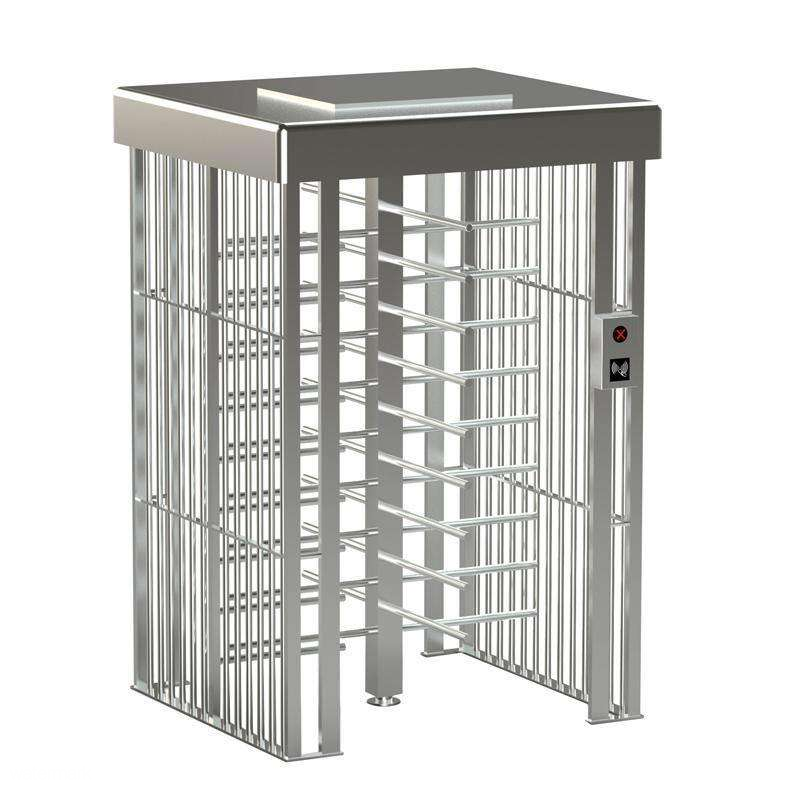

旋轉閘

3、系統工作原理

1） 打開電源，轉門主板在2秒鐘后系統開始工作，左右定位臂自動鎖定。

2）用手動按鈕給主板開閘信號，主板接收到開閘信號后發出開閘指令，繼電器吸合，電磁鐵通電拉開左、右定位臂，達到開閘要求，等待行人通過（行人通行時間默認為 10S，超過 10S 則取消通行資格）。

3）在轉閘斷電后，由蓄電池供電的主控板發出常開指令，電機驅動傳動軸，通過雙路光開關藕小板進行限位，轉閘常開后，行人可以自由通過，達到消防的要求。
